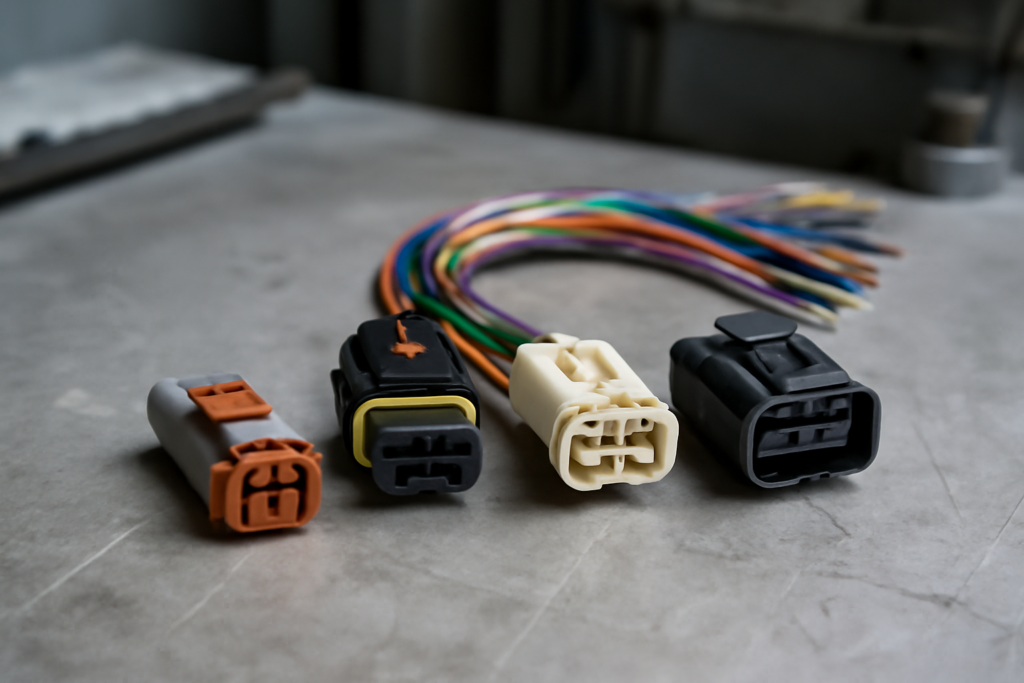

Conectores eléctricos de uso automotriz: guía práctica para su selección y aplicación

En la industria automotriz, los conectores eléctricos son elementos esenciales que garantizan el correcto funcionamiento y la seguridad de múltiples sistemas dentro del vehículo. Desde la transmisión precisa de señales en sensores hasta la alimentación confiable de actuadores y sistemas de iluminación, estos componentes deben soportar condiciones extremas y garantizar un rendimiento óptimo. En esta guía completa, descubrirás los tipos de conectores automotrices, criterios clave para su selección y las mejores prácticas para su aplicación en vehículos modernos.

Tipos comunes de conectores automotrices y sus características principales

Los conectores diseñados para automoción enfrentan entornos exigentes, incluyendo vibraciones continuas, fluctuaciones de temperatura, humedad, polvo y exposición a agentes químicos. Por ello, existen diversas categorías adaptadas a funciones específicas:

• Conectores sellados (weather-tight): Incorporan juntas y sellos para proteger contra agua y polvo, alcanzando grados de protección IP67 o IP69K. Son la opción ideal para zonas expuestas como frenos, sistemas de iluminación y sensores exteriores.
• Conectores de crimpado con sellado: Combinan terminales crimpados con carcasas que integran sellos, facilitando un montaje rápido, fiable y resistente a las vibraciones propias del entorno automotor.
• Conectores con bloqueo mecánico: Diseñados para evitar desconexiones accidentales ocasionadas por impactos o movimientos bruscos durante la conducción.
• Conectores de alta potencia: Soportan corrientes elevadas que varían entre 20 y 100 amperios, con contactos y geometrías específicas que además facilitan la disipación térmica.
• Conectores de datos de alta velocidad: Ideales para señales digitales en protocolos como CAN, LIN o Ethernet automotriz, garantizan integridad de la señal mediante baja capacitancia y apantallamiento efectivo contra interferencias electromagnéticas.

Además, los conectores automotrices cumplen con normativas internacionales como SAE J1962 para buses de datos o ISO 6722 para cableado automotor, lo que asegura compatibilidad y estándares de calidad. Entre los fabricantes líderes se encuentran marcas reconocidas como Deutsch, Sumitomo y TE Connectivity, que ofrecen soluciones modulares adaptadas a distintas aplicaciones.

Diseño, materiales y técnicas de montaje en conectores automotrices

La calidad y durabilidad de un conector dependen en gran medida de su diseño y materiales:

• Carcasa (housing): Fabricada en plásticos termoplásticos como nylon 6/6 o PBT, a menudo reforzados para resistir agentes químicos y esfuerzos mecánicos. Los colores y acabados también facilitan la identificación rápida en líneas de producción.
• Contactos eléctricos: Generalmente de cobre o latón, recubiertos con estaño, plata u oro para optimizar conductividad y resistencia a la corrosión. En aplicaciones de alta corriente, se emplean secciones mayores y terminaciones robustecidas para soportar cargas térmicas elevadas.
• Sellos de elastómero: Incluyendo silicona, garantizan estanqueidad frente a humedad y polvo, alcanzando protecciones hasta IP69K, indispensables en ambientes agresivos dentro del vehículo.

El método de montaje predominante es el crimpado, que combina rapidez y fiabilidad, aunque requiere herramientas especializadas y controles de calidad estrictos para evitar fallos. En ciertos módulos o aplicaciones específicas se utiliza la soldadura.

Estos conectores están diseñados para operar en amplios rangos de temperatura, desde -40 °C hasta +125 °C, y soportan vibraciones de alta frecuencia, asegurando un desempeño estable en el exigente ambiente automotriz.

Cómo elegir el conector eléctrico adecuado según la aplicación

Elegir el conector correcto requiere evaluar diversos aspectos fundamentales que impactan directamente en su rendimiento y seguridad:

• Tipo de señal y corriente: Sensores y sistemas de comunicación demandan conectores para señales de baja intensidad, mientras que actuadores y sistemas de potencia requieren contactos capaces de manejar corrientes elevadas.
• Condiciones ambientales: La exposición a agua, polvo, químicos o temperaturas extremas determina el grado de sellado y resistencia ambiental necesario.
• Condiciones mecánicas: Vibraciones, golpes y ciclos frecuentes de conexión influyen en la elección de bloqueos mecánicos y materiales robustos.
• Facilidad de instalación y mantenimiento: Disponer de herramientas adecuadas, repuestos accesibles y documentación técnica facilita las tareas tanto en planta como en campo.
• Compatibilidad con estándares y sistemas: Es vital asegurar que el conector sea compatible con la ECU, sensores y módulos existentes para evitar incompatibilidades y garantizar interoperabilidad.
• Pruebas y certificaciones: Verificar ensayos de vibración, sellado, resistencia eléctrica y térmica asegura un desempeño fiable en condiciones reales de uso.

Aplicaciones prácticas de conectores eléctricos en vehículos modernos

Los conectores eléctricos se encuentran integrados en múltiples sistemas críticos del automóvil:

• Sensores: De temperatura, presión, oxígeno y posición, que requieren conectores compactos y sellados para proteger contra corrosión y contaminación ambiental.
• Electrónica de potencia: Inyectores, solenoides y actuadores que demandan conectores preparados para altas corrientes y con capacidad para disipar calor eficientemente.
• Iluminación y módulos interiores: Faros, luces de freno e indicadores utilizan conectores con sellos para evitar fallas ocasionadas por humedad o polvo.
• Redes de datos: CAN, LIN o Ethernet conectan ECU, sensores y actuadores mediante conectores que garantizan integridad de la señal y minimizan interferencias electromagnéticas.
• Sistemas de seguridad y confort: Airbags, cinturones, climatización e infoentretenimiento emplean conectores modulares compatibles con múltiples configuraciones.

Pruebas esenciales para asegurar la fiabilidad de los conectores automotrices

Para garantizar su desempeño bajo condiciones rigurosas, los conectores pasan por una serie de pruebas estrictas:

• Ensayos de vibración y golpes que simulan las condiciones reales de uso en carretera para prevenir desconexiones inesperadas.
• Pruebas de sellado mediante inmersión o pulverización para comprobar la protección IP declarada.
• Verificación eléctrica que incluye medición de corriente, caída de tensión y calidad de la señal para asegurar un funcionamiento óptimo.
• Ciclos térmicos que replican arranques en frío y conducción prolongada para evaluar estabilidad.
• Comprobación de crimpado y retención para garantizar la durabilidad y facilitar el mantenimiento.

Retos comunes y recomendaciones para evitar fallos en conectores automotrices

A pesar de los avances tecnológicos, algunos desafíos persisten en la implementación y mantenimiento de conectores:

• Incompatibilidades entre diferentes familias de conectores y módulos electrónicos que pueden generar fallos intermitentes difíciles de diagnosticar.
• Desgaste o deterioro de sellos por exposición prolongada a químicos automotrices o temperaturas elevadas.
• Errores en el proceso de crimpado que ocasionan alta resistencia eléctrica o desconexiones prematuras.
• Uso de conectores genéricos que no cumplen con requisitos específicos de temperatura, vibración o protección ambiental del vehículo.

Para minimizar estos riesgos es fundamental trabajar con proveedores certificados, emplear herramientas especializadas y mantener controles de calidad rigurosos durante todo el proceso.

Conclusión

Los conectores eléctricos en automoción son componentes vitales que combinan conductividad óptima, protección ambiental y robustez mecánica. Elegir la familia adecuada y comprender el entorno operativo, junto con la realización de pruebas exhaustivas, asegura la fiabilidad de sistemas esenciales en vehículos modernos. Desde sensores hasta redes de datos y actuadores, estos conectores garantizan que la tecnología automotriz funcione de forma segura y eficiente, facilitando además el mantenimiento y actualización de los sistemas. Conocer sus características y criterios de selección empodera a técnicos, diseñadores y compradores para tomar decisiones informadas que impactan directamente en la calidad y durabilidad del producto final.
